JD12864G7-5

  • 功能特征
  • 规格参数

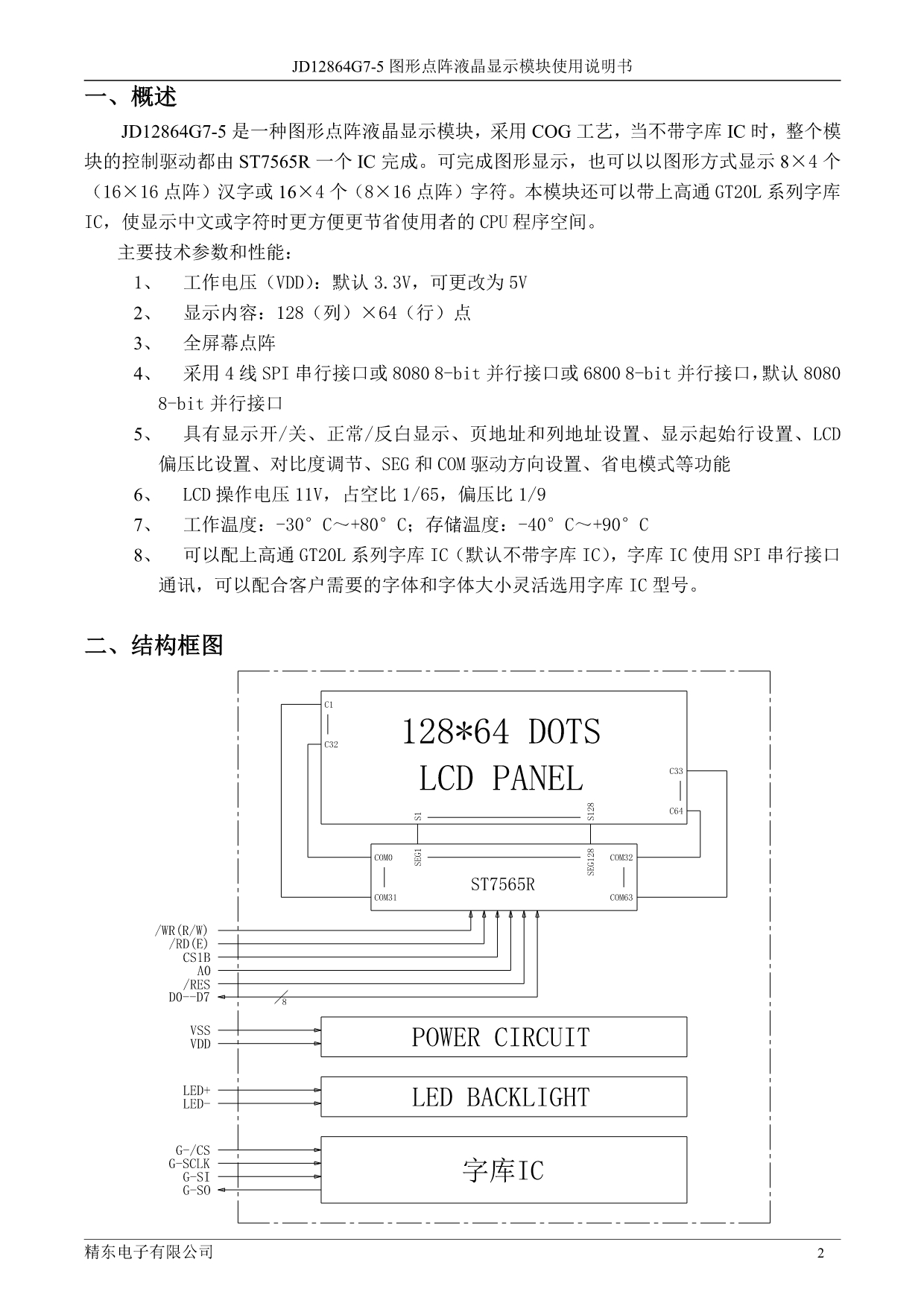

一、概述

JD12864G7-5是一种图形点阵液晶显示模块,采用COG工艺,当不带字库IC时,整个模块的控制驱动都由ST7565R一个IC完成。可完成图形显示,也可以以图形方式显示8×4个(16×16点阵)汉字或16×4个(8×16点阵)字符。本模块还可以带上高通GT20L系列字库IC,使显示中文或字符时更方便更节省使用者的CPU程序空间。

主要技术参数和性能:

  1. 工作电压(VDD):默认3.3V,可更改为5V

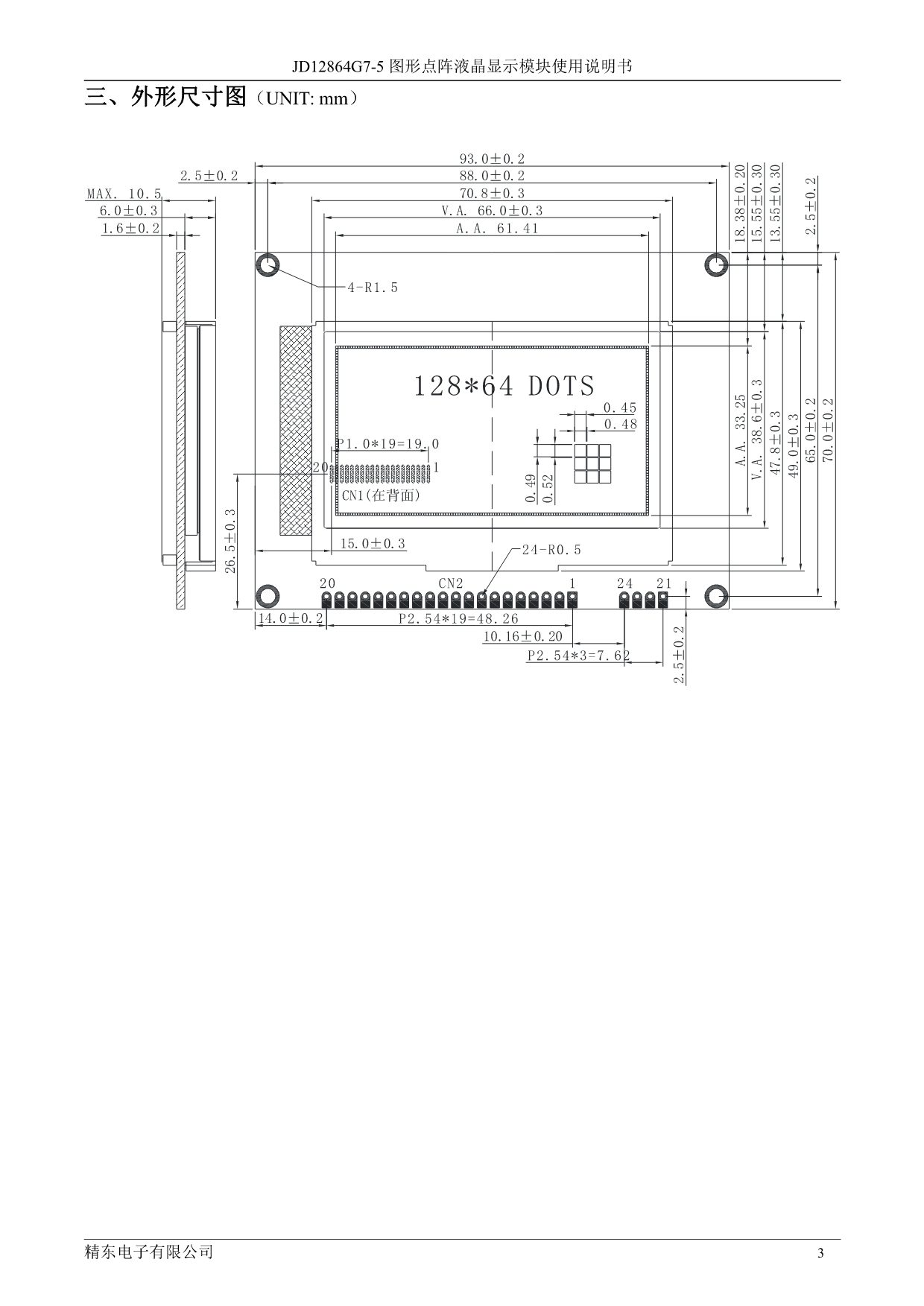

  2. 显示内容:128(列)×64(行)点
  3. 全屏幕点阵
  4. 采用4线SPI串行接口或8080 8-bit并行接口或6800 8-bit并行接口,默认8080 8-bit并行接口
  5. 具有显示开/关、正常/反白显示、页地址和列地址设置、显示起始行设置、LCD偏压比设置、对比度调节、SEG和COM驱动方向设置、省电模式等功能
  6. LCD操作电压11V,占空比1/65,偏压比1/9
  7. 工作温度:-30°C~+80°C;存储温度:-40°C~+90°C
  8. 可以配上高通GT20L系列字库IC(默认不带字库IC),字库IC使用SPI串行接口通讯,可以配合客户需要的字体和字体大小灵活选用字库IC型号。
