JD240128-8

  • 功能特征
  • 规格参数

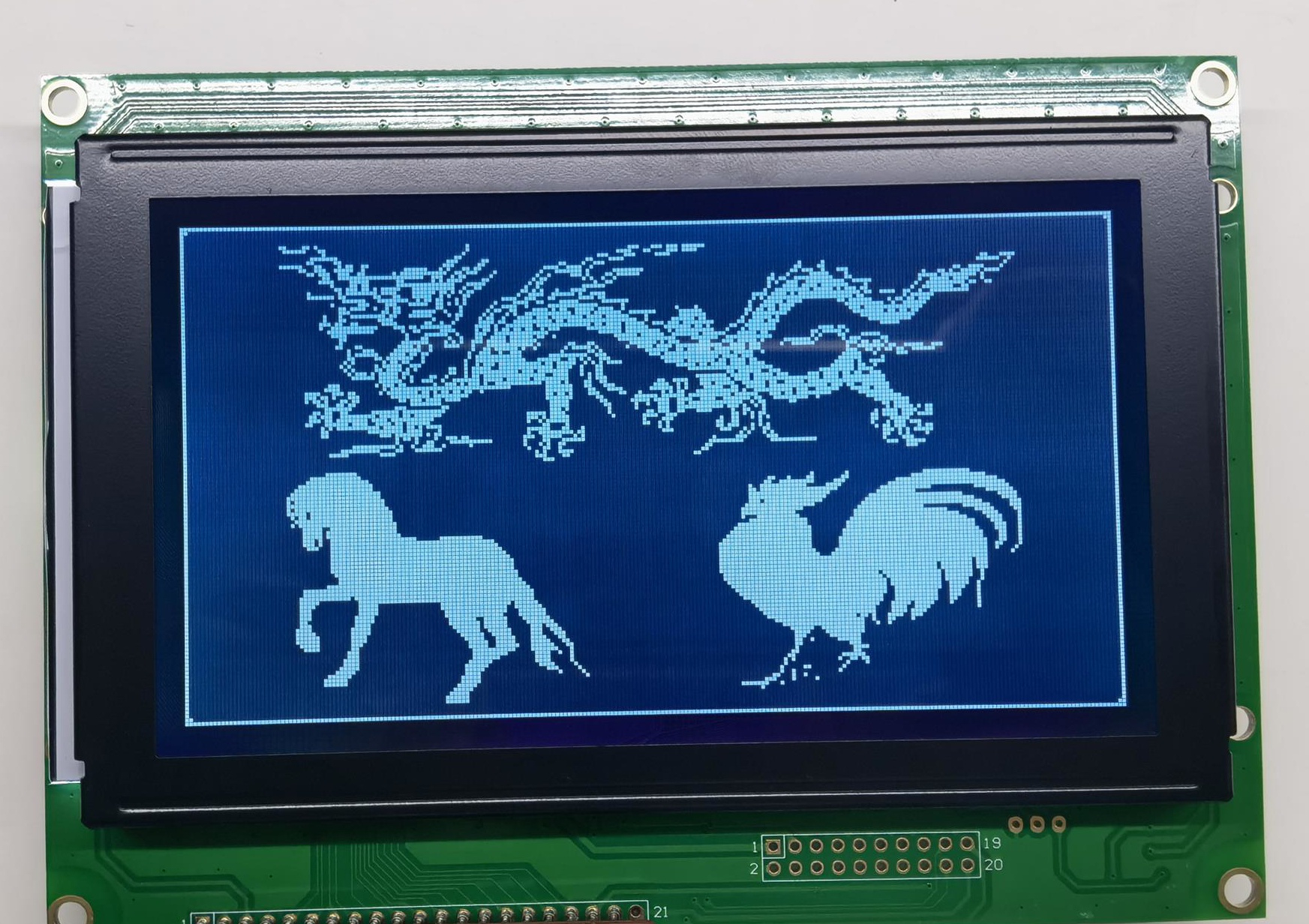

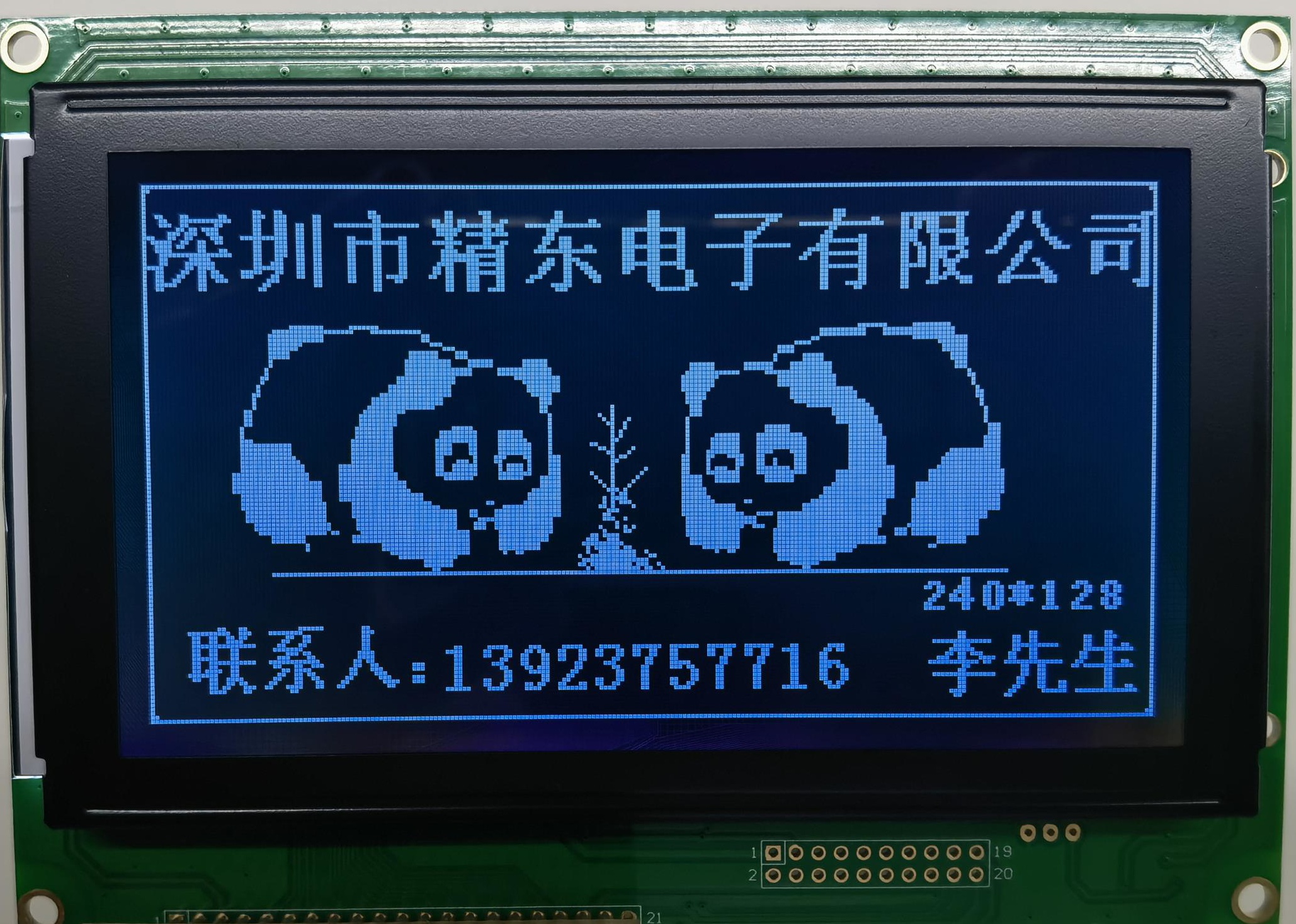

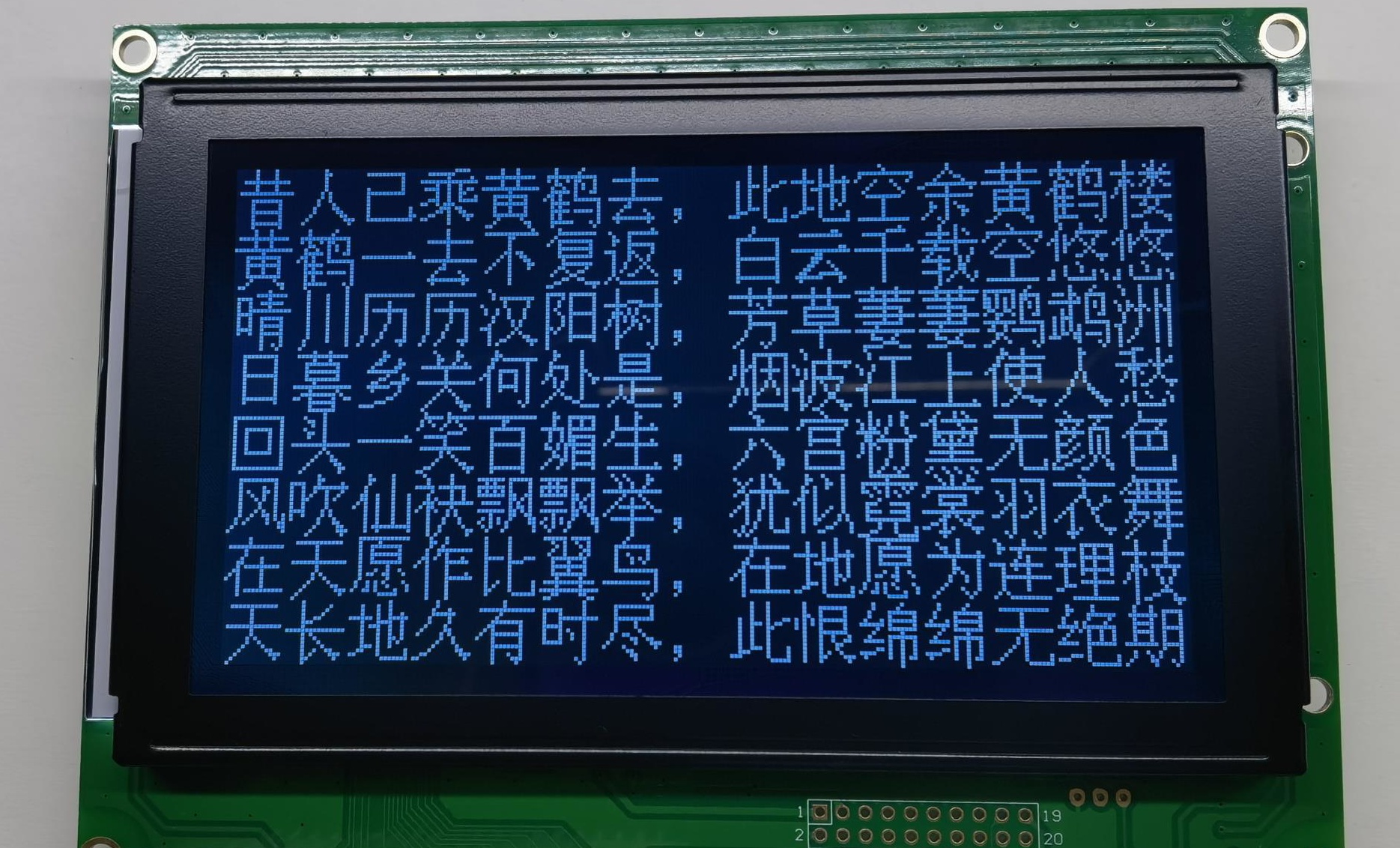

JD240128-8是一种图形点阵液晶显示模块,它主要由控制器T6963C(或兼容IC 如SAP1024B、RA6963等)、行驱动器/列驱动器及240×128全点阵液晶显示器组成。可完成字符和图形显示,也可以以图形方式显示15×8个(16×16点阵)汉字。

主要技术参数和性能:

1、工作电压(VDD):5.0V

2、显示内容:240(列)×128(行)点

3、全屏幕点阵,可选择黑底白字FFSTN

4、可直接与Intel8080系列时序的MPU

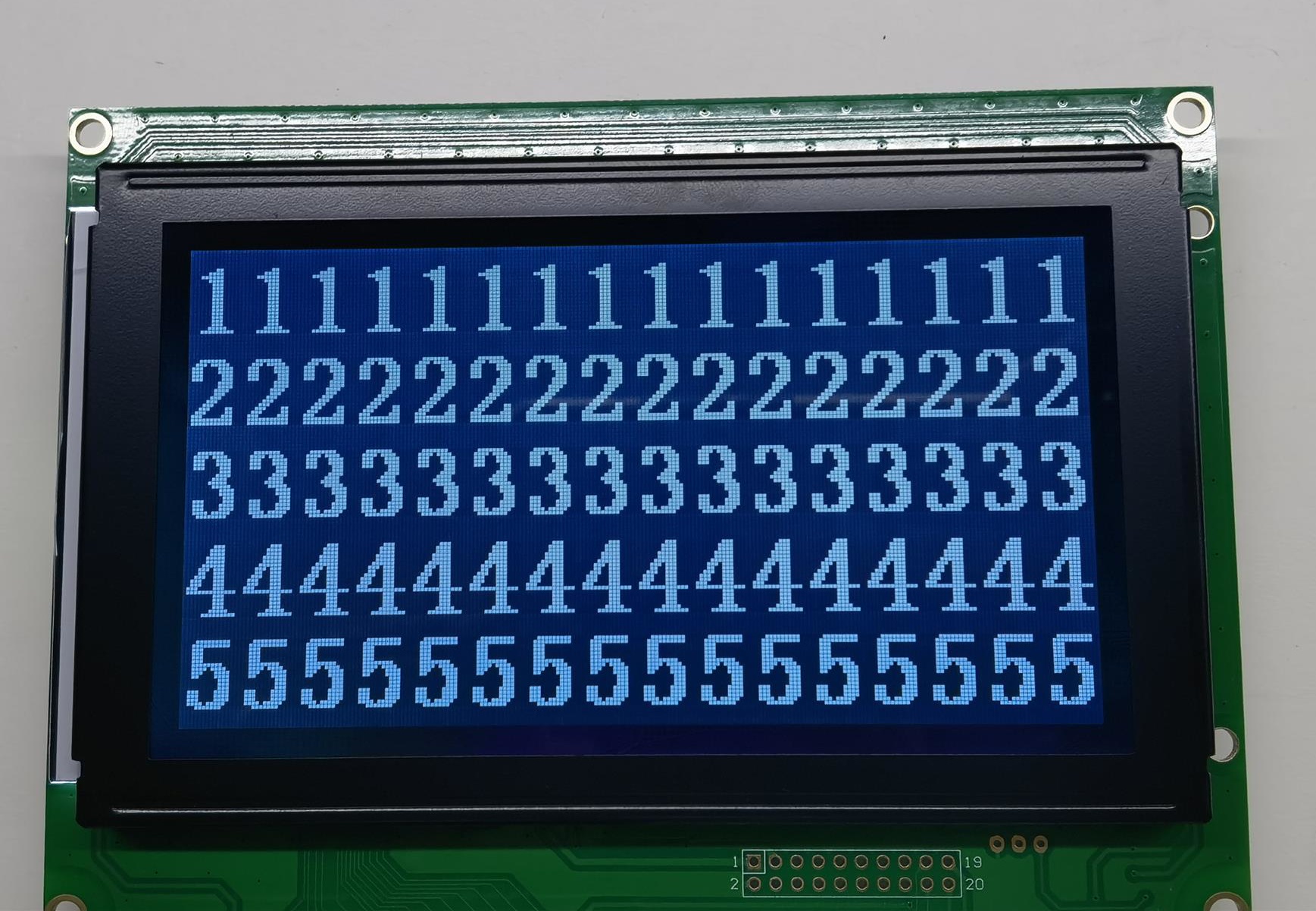

5字符字体由硬件(引脚FS)设置,其字体有2种: 6×8和8×8 点阵

6、可以图形方式、文本方式及图形和文本方式进行显示,以及文本方式下的特征显示,还可以实现图形拷贝操作等等

7具有内部字符发生器CGROM,共有128个字符,管理32K显示缓冲区及字符发生器CGRAM。并允许MPU随时访问显示缓冲区,甚至可以进行位操作

8、占空比1/128,偏压比1/12

9、工作温度:-20°C+70°C;存储温度:-30°C+80°C

欢迎来电或者添加QQ396982356索取资料提供详细图纸及软件列程代码

特别说明,240128-8和240128-7外形尺寸一样,或者240128系列屏,主要为接口定义

不一样,窗口位置不一样等细节,建议来电索取资料.可以选择黑膜负显黑底白字。
