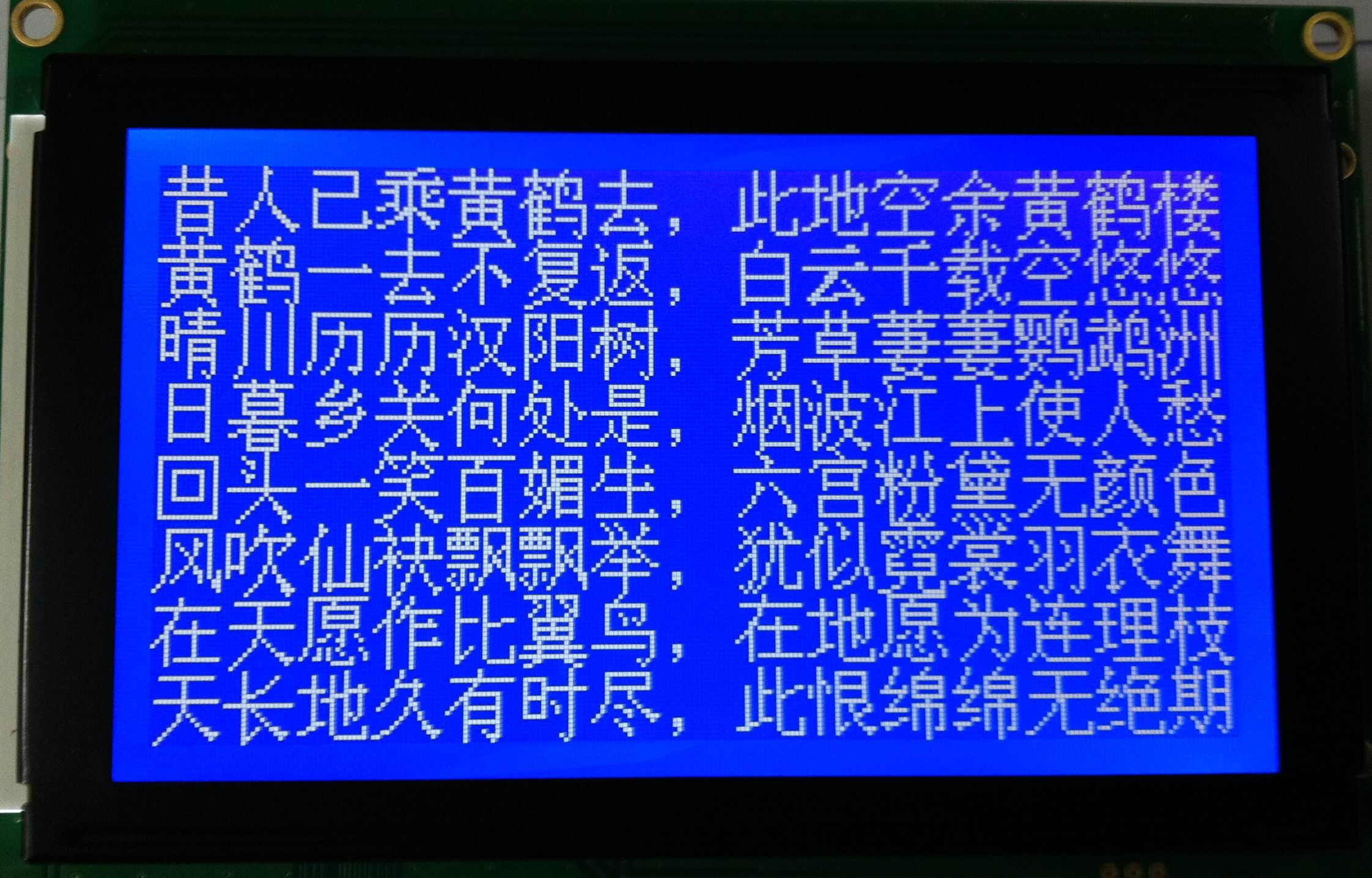

JD240128-7是一种图形点阵液晶显示模块，它主要由控制器T6963C（或兼容IC 如SAP1024B、RA6963等）、行驱动器/列驱动器及240×128全点阵液晶显示器组成。可完成字符和图形显示，也可以以图形方式显示15×8个（16×16点阵）汉字。

主要技术参数和性能：

1、工作电压（VDD）：5.0V

2、显示内容：240（列）×128（行）点

3、全屏幕点阵

4、可直接与Intel8080系列时序的MPU连接

5、字符字体由硬件（引脚FS）设置，其字体有2种： 6×8和8×8 点阵

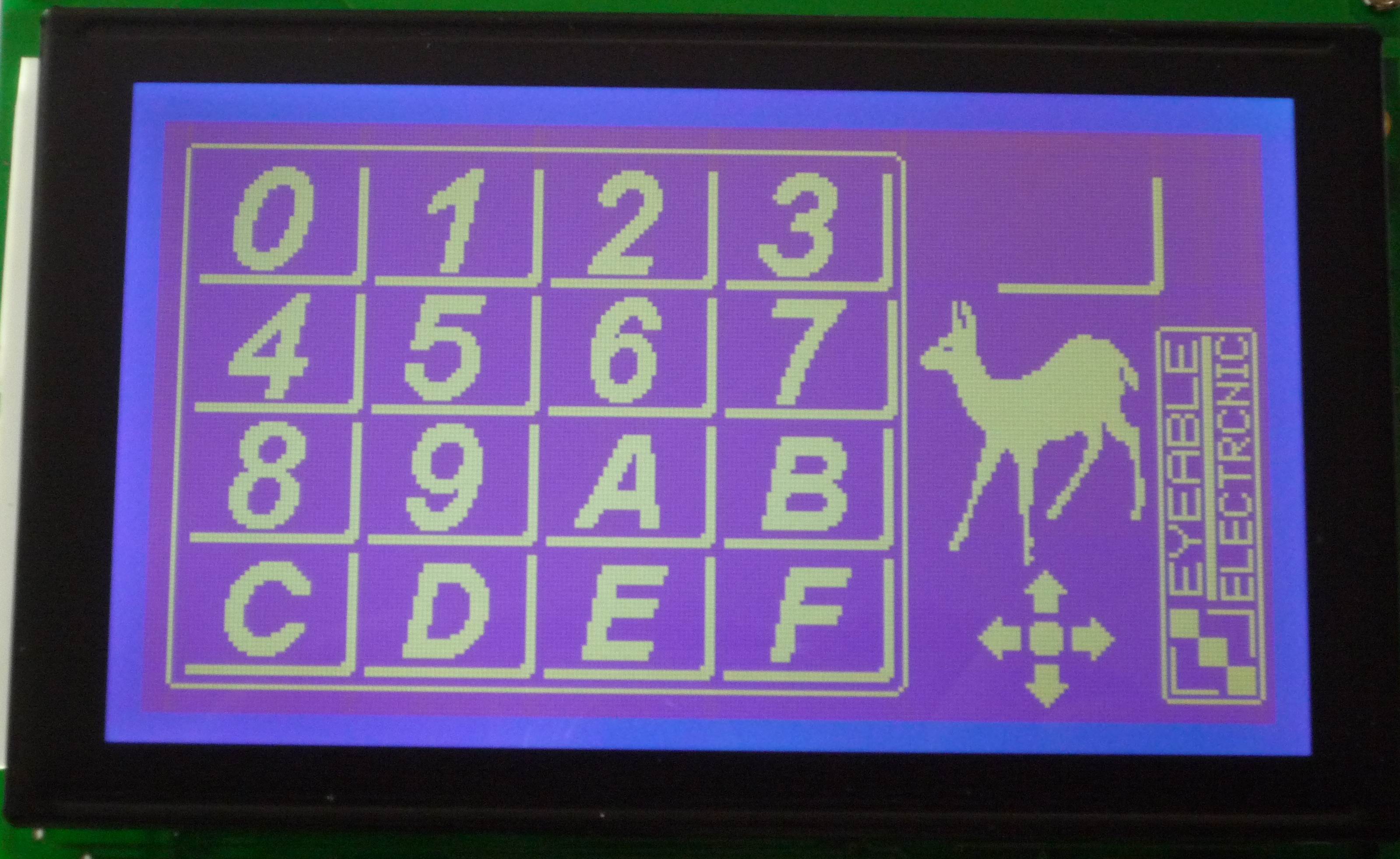

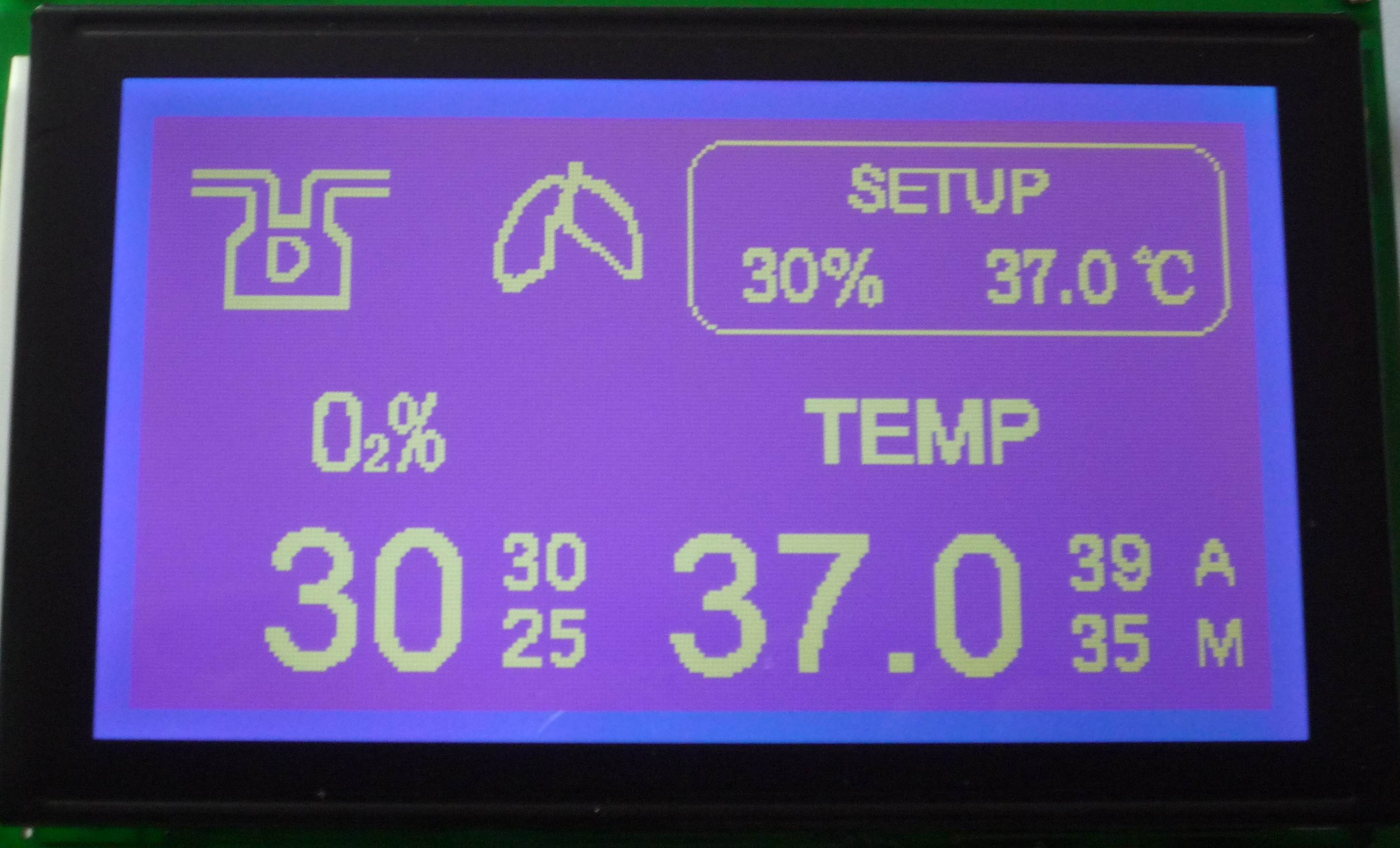

6、可以图形方式、文本方式及图形和文本方式进行显示，以及文本方式下的特征显示，还可以实现图形拷贝操作等等

7、具有内部字符发生器CGROM，共有128个字符，管理32K显示缓冲区及字符发生器CGRAM。并允许MPU随时访问显示缓冲区，甚至可以进行位操作

8、占空比1/128，偏压比1/12

9、工作温度：-20°C～+70°C；存储温度：-30°C～+80°C

欢迎来电或者添加QQ396982356索取资料提供详细图纸及软件列程代码，黑膜负显黑底白字可选。
