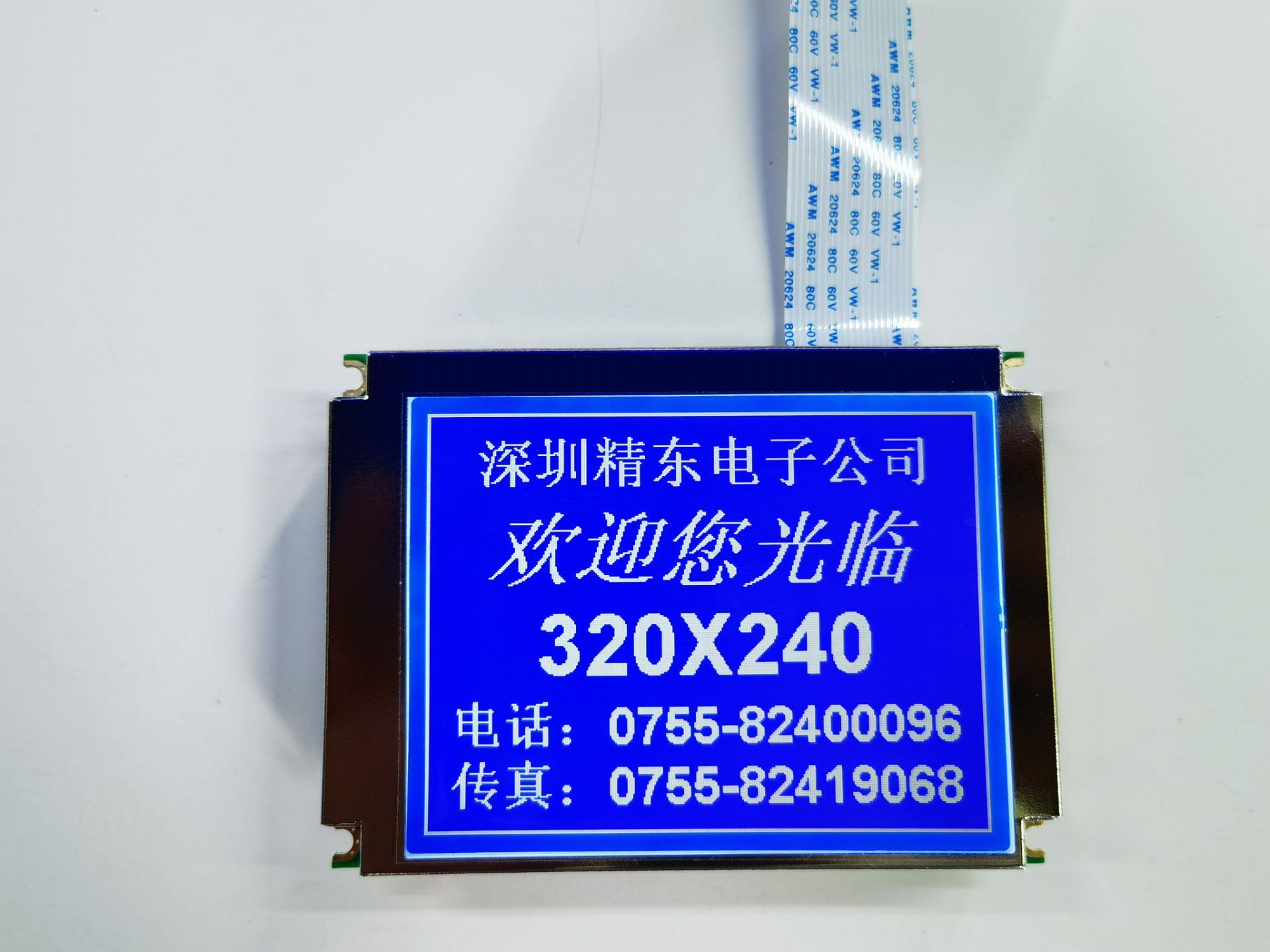

JD320240G1 - 3.8寸

  • 功能特征
  • 规格参数

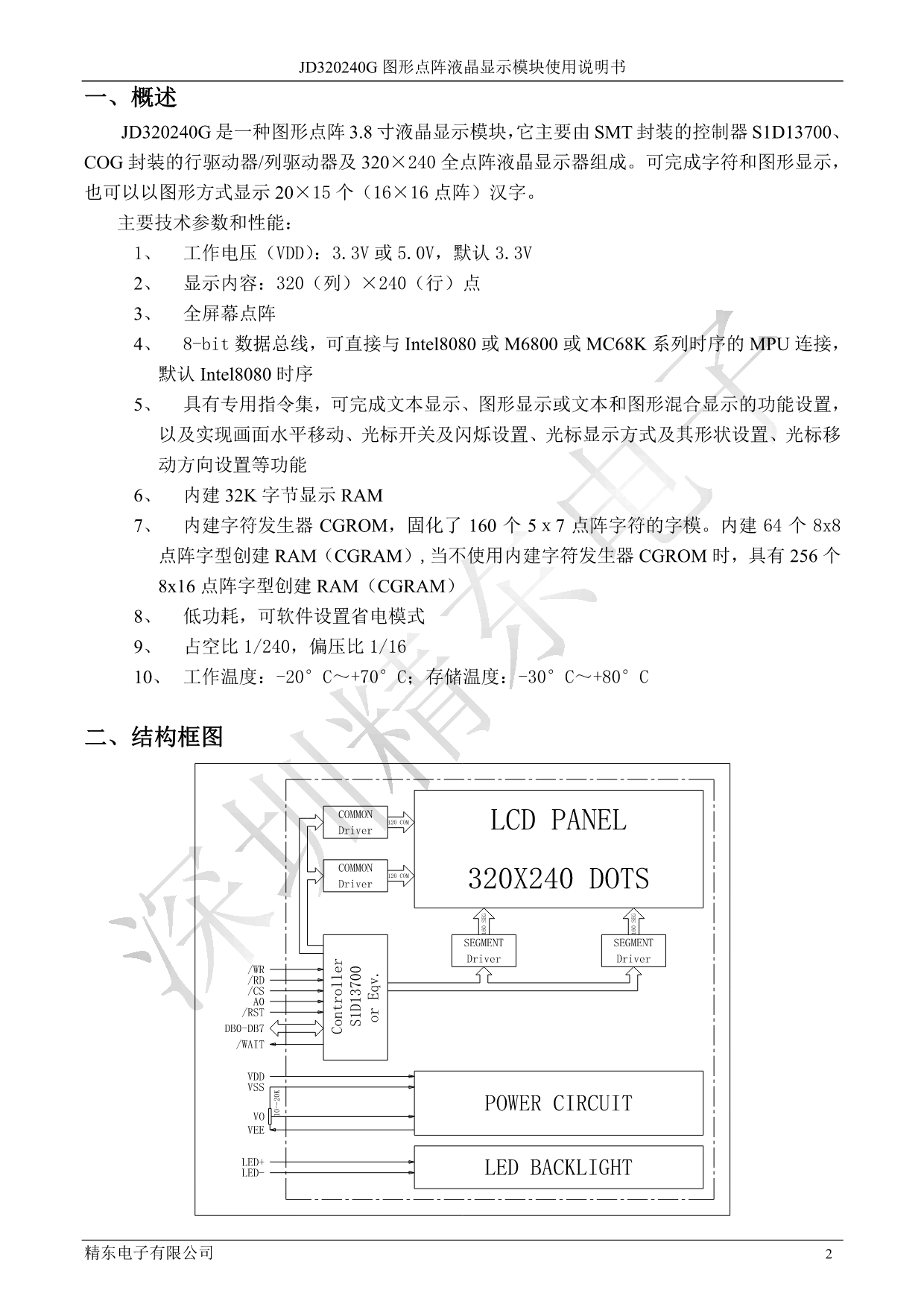

JD320240G是一种图形点阵3.8寸液晶显示模块,它主要由SMT封装的控制器S1D13700COG封装的行驱动器/列驱动器及320×240全点阵液晶显示器组成。可完成字符和图形显示,也可以以图形方式显示20×15个(16×16点阵)汉字。

主要技术参数和性能:

  1. 工作电压(VDD):3.3V或5.0V,默认3.3V
  2. 显示内容:320(列)×240(行)点
  3. 全屏幕点阵
  4. 8-bit数据总线,可直接与Intel8080M6800MC68K系列时序的MPU接,默认Intel8080时序
  5. 具有专用指令集,可完成文本显示、图形显示或文本和图形混合显示的功能设置,以及实现画面水平移动、光标开关及闪烁设置、光标显示方式及其形状设置、光标移动方向设置等功能
  6. 内建32K字节显示RAM
  7. 内建字符发生器CGROM,固化了16057点阵字符的字模。内建64个8x8点阵字型创建RAMCGRAM,当不使用内建字符发生器CGROM时,具有2568x16点阵字型创建RAMCGRAM
  8. 低功耗,可软件设置省电模式
  9. 占空比1/240,偏压比1/16
  10. 工作温度:-20°C~+70°C;存储温度:-30°C~+80°C
  11. 驱动芯片及显示模式:爱普生SID13700/RA8835. 蓝屏和黑白可选。
  12. 欢迎来电或者添加QQ396982356索取资料提供详细图纸及软件列程代码
