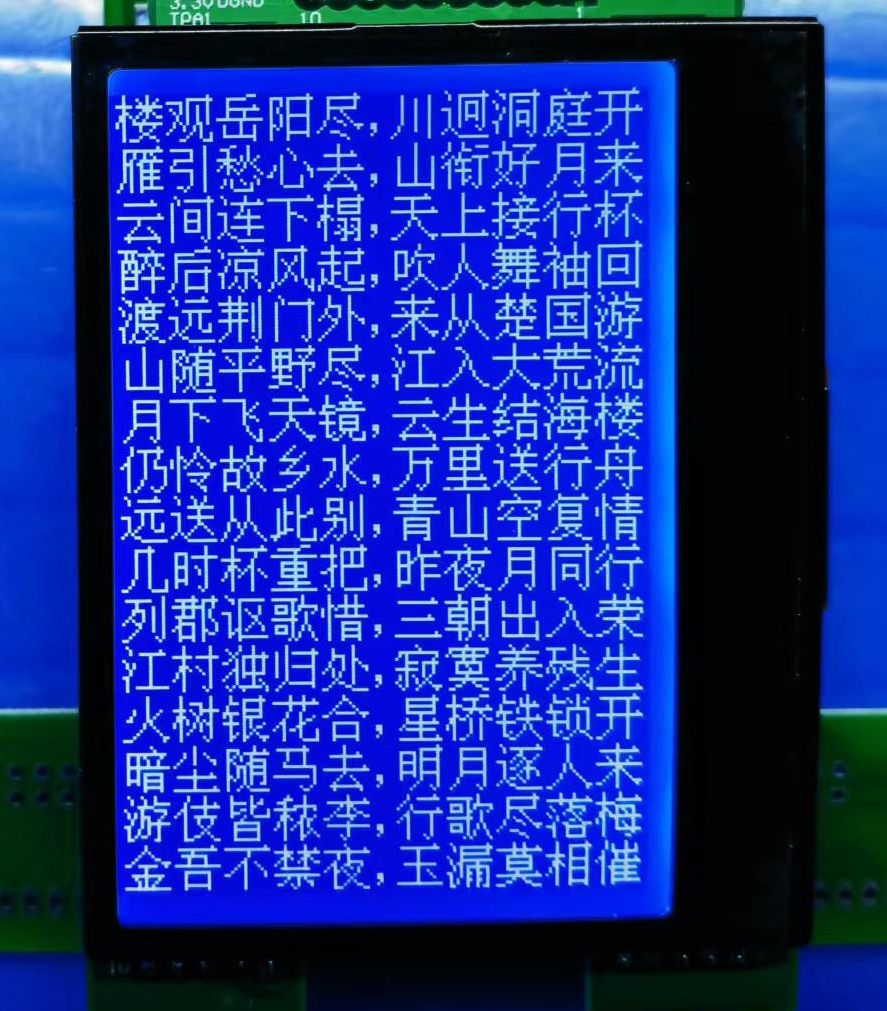

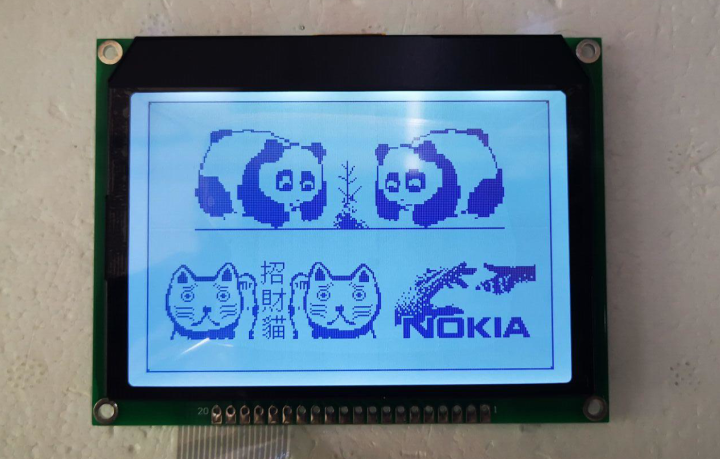

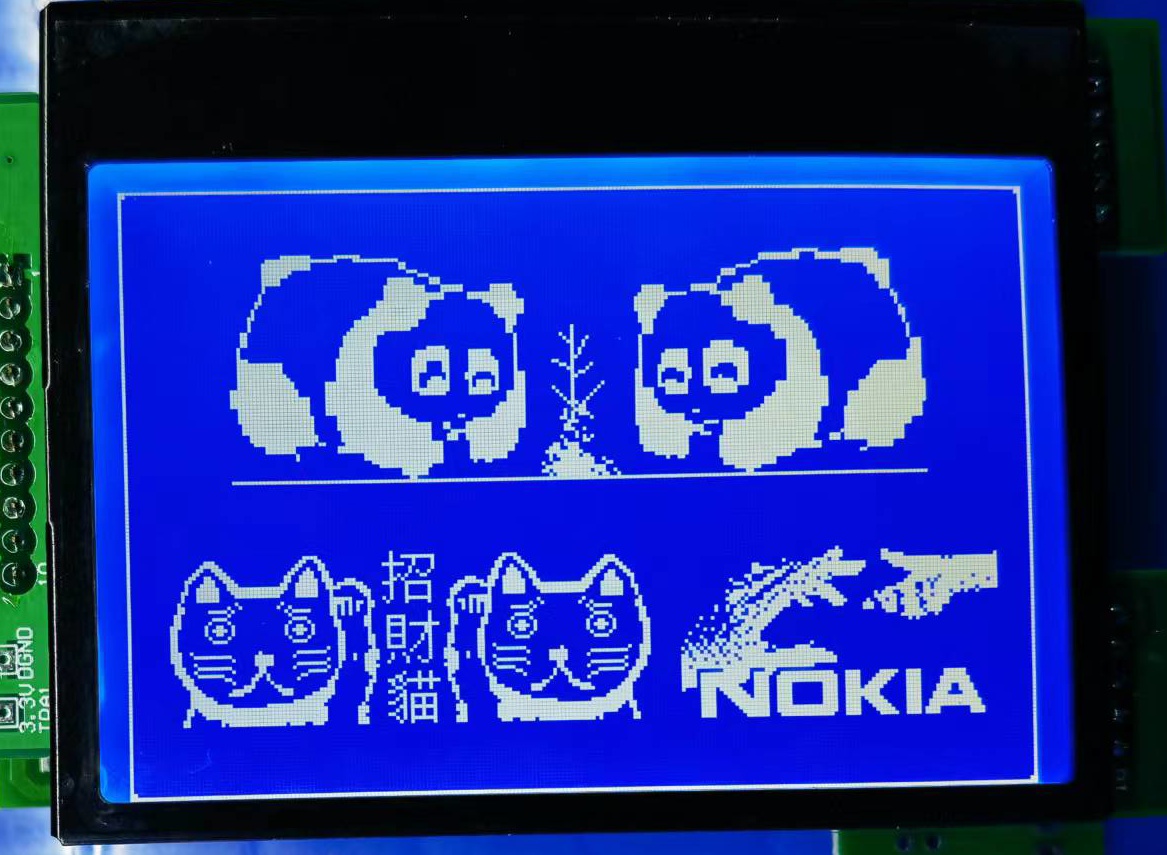

JD240160-2是一种图形点阵液晶显示模块,采用COG工艺,当不带字库IC时,整个模块的控制驱动都由ST7529A一个IC完成。可完成图形显示,也可以以图形方式显示15×10个(16×16点阵)汉字或30×10个(8×16点阵)字符。本模块还可以带上高通GT20L系列字库IC,使显示中文或字符时更方便更节省使用者的CPU程序空间。
主要技术参数和性能:
- 工作电压(VDD):3.3V

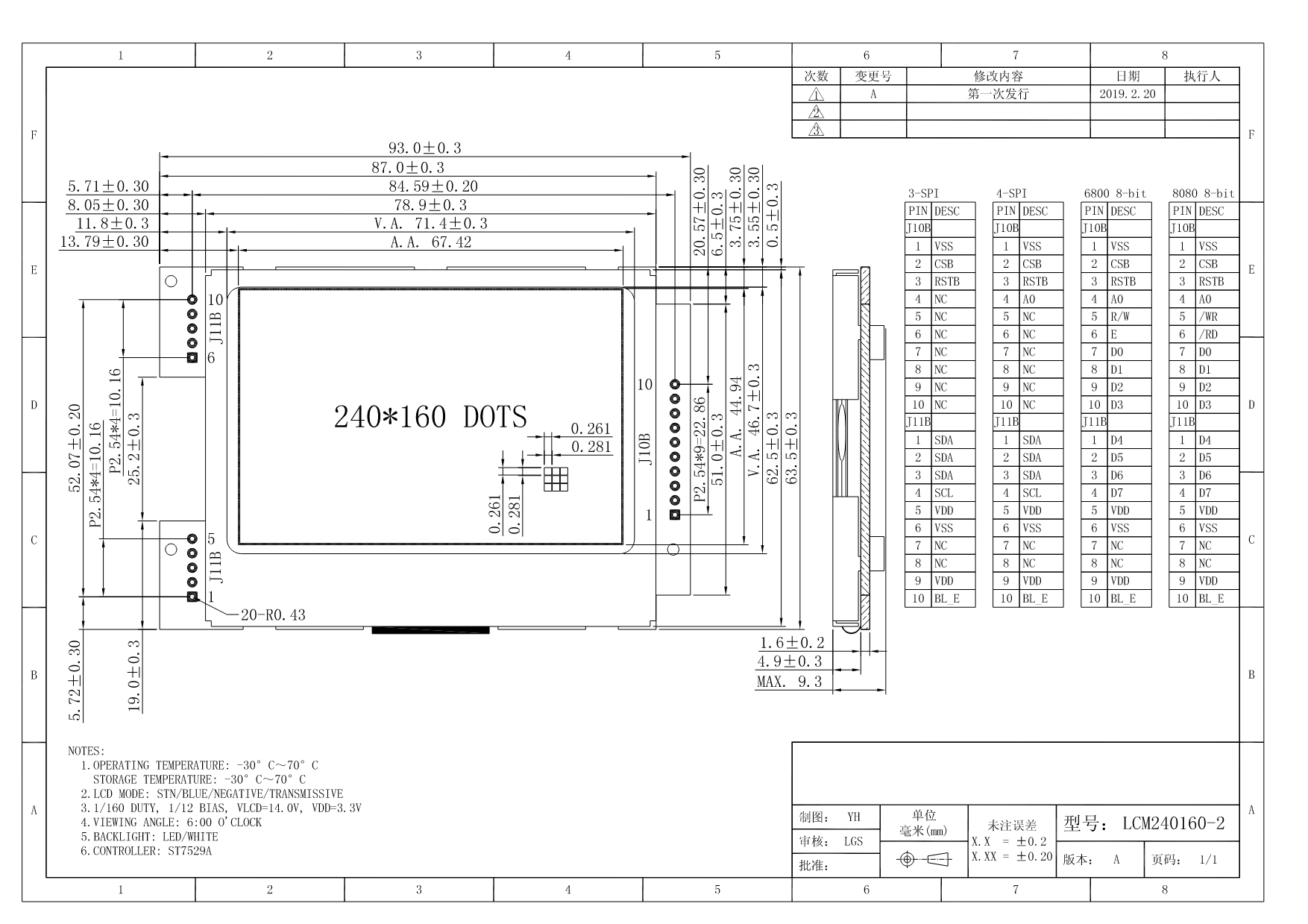

- 显示内容:240(列)×160(行)点
- 全屏幕点阵
- 采用8080 8-bit并行接口或6800 8-bit并行接口或4线SPI串行接口或3线SPI串行接口,默认8080 8-bit并行接口
- 黑白显示功能、局部显示功能、显示开/关、正常/反白显示、显示起始行设置、LCD偏压比设置、对比度调节、SEG和COM驱动方向设置、省电模式等功能
- LCD操作电压16.5V,占空比1/160,偏压比1/14
- 工作温度:-25°C~+70°C;存储温度:-30°C~+80°C
- 可以配上高通GT20L系列字库IC(默认不带字库IC),字库IC使用SPI串行接口通讯,可以配合客户需要的字体和字体大小灵活选用字库IC型号。
